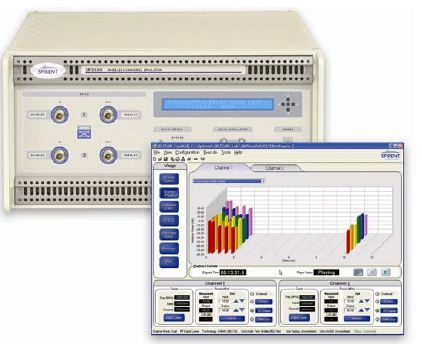

SR5500無線信道仿真器
| 產品概述 | |
| SR5500 無線信道仿真器使用先進的衰退技術來最優化無線接收機的性能，它可以加速上市時間并且使網絡部署后的問題減到最少。該模擬器能夠復制實際的空中信道環境，在開發和設計驗證的早期階段就能夠及時發現并隔離存在的性能問題。 | |
| SR5500 是為精確重現射頻衰退和干擾影響而研發的。 SR5500 模擬了寬帶無線信道特性，在加入 AWGN 之后，更進一步增強了 SR5500 仿真真實網絡的性能。思博倫獨有的衰退實驗室和動態環境模擬 (DEE)——SR5500 的這兩項特性是基于客戶 15 年來的意見反饋所積累的豐富經驗開發完成的，因而 SR5500 是同類產品中最先進并且最適合用戶的產品。 | |
| 模塊化和可擴展性 | |
| 作為業內唯一真正的模塊化解決方案，使用 SR5500 能確保在測試設備投資上得到最大化的回報。 | |
| 由于SR5500具有超強的可擴展性性，確保您在測試設備投資上得到最大化回報。 | |
| 可靠的測試結果 | |
| 業內最純凈信道可對衰退進行最精確的統計，從而確保測試結果的可靠性和可復驗性。 | |
| 高效的配置降低誤差 | |
| 可隨時運行預先配置好的衰退模型 | |
| 直觀的界面設計，能最小化錯誤并且減少錯誤結果出現的機率 | |
| 真實環境仿真 | |
| 由于思博倫獨有的動態環境模擬(DEE)和衰退實驗室的特性，SR5500是唯一將真實環境引入實驗室的產品。 | |
| 無線射頻輸入 | 2 ( 最多支持 8 個同步單元 ) |
| 無線射頻輸出 | 2 ( 最多支持 8 個同步單元 ) |
| 數字信道 | 每單元 2 個 ( 在 MIMO 選項中可擴展到 8 個 ) |
| 無線射頻配置 | SISO, SIMO, MISO, MIMO (2x2, 2x4, 4x2, 4x4, 單向或雙向天線配置 ), 以及波束賦型 |
| 帶寬 | 26MHz |
| RF輸入 | 頻率范圍： 400–2700MHz |
| (w/ 6-GHz-EX 選項 ): 3300-3850MHz ， 4100-6000MHz | |
| 電平范圍： +5 到 -32 dBm @ 400 到 2700 MHz | |
| (w/ 6-GHz-EX 選項 ): -5 到 -32 dBm @ 3300 到 3850MHz | |
| (w/ 6-GHz-EX 選項 ): -5 到 -32 dBm @ 4100 到 6000MHz | |
| 電平分辨率： 0.1dB | |
| 破壞信號水平： >+20 dBm | |
| 輸入功率 | 連續模式 |
| 進程信號的射頻突發起動模式 | |
| 可設置的占空比（ Duty Cycle ）模式 | |
| RF輸出電平 | 范圍： -30 到 -110dBm @ 400 到 2700MHz |
| (w/ 6-GHz-EX 選項 ) ： -35 到 -110 dBm @ 3300 到 3850MHz | |
| (w/ 6-GHz-EX 選項 ) ： -40 到 -80 dBm @ 4100 到 6000MHz | |
| 分辨率： 0.1 dB | |
| 精度： +/-1 dB | |
| 剩余 EVM | 在 -50dBm 輸出功率值下測量，每個子載波上的典型值高于 -36dB ；實際數值同信號格式、符號速率等有關。 |
| 無線射頻端口VSWR（電壓駐波比） | 高于 1.5 ： 1 |
| 獨立路徑 | 單個信道最多包含 24 條路徑 ( 總路徑數是 384) |
| 相對路徑延遲 | 0 到 2000 μs ， 0.1 ns 的精度 |
| 相對路徑丟失 | 0 到 32 dB |
| 動態的功率延遲描述 | 生死，滑動（移動中的傳播） |
| 支持路徑數量、相對功率和延遲的動態變化 | |
| HST 參數描述 | |
| 動態環境仿真 | 可控制的參數 |
| 狀態持續時間，信道輸出電平， AWGN 開啟或者關閉， C/N ，路徑開啟或者關閉，相對功率和延遲， LOS AoA ， K 因子，頻率偏移，多普勒速度， MIMO 支路相位和功率不均衡。 | |
| 信道模型更新速率:每秒鐘 100 次 | |
| 模式:MIMO ，雙通道和單通道模式；接收和發送分集模式 | |
| 觸發:觸發式運行，自由震蕩 | |
| 基于標準化的模型 | LTE ， WiMAX ， UMTS ， CDMA2000? ， WLAN ， GSM ，以及從客戶服務中心得到的預備標準模型 |
| 其它模型 | SCM ， SCME ， WINNER 以及 WINNER-II 模型 |
| 衰退引擎類型 | 衰退環境的實時產生 |
| 衰退 | 類型 ： Rayleigh, Rician, 頻率偏移，相位偏移 |
| 衰退速度： 0.1 到 2398.33 km/h @ 900MHz ；分辨率 0.1 km/h | |
| 重復發送的時間間隔： > 24 小時 | |
| 相對相位： 0 – 360 度，分辨率 0.1 度 | |
| Rician K 因數： -30 到 +30 dB | |
| 幅度穿越率（ LCR ）精度： 與所仿真的車載速度的理論幅度穿越率曲線的偏差 小于 2.5% | |
| 衰退功率頻譜： 標準取值 6dB ，平面，標準取值 3 dB ，回轉 , 回轉 12 dB | |
| 相關性： 包層、分量和復數相關性，均包含在在 MIMO 選項中 | |
| 對數-正態衰退 | 衰退速率 : 0.00 至 20.00 Hz |
| 標準偏差 : 0 至 12 dB | |
| MIMO 選項 | 模式:MIMO ，雙通道和單通道模式；接收和發送分集模式 |
| 模塊化擴展至單 / 雙向天線配置 2x4 ， 4x2 ， 4x4 | |
| AWGN–選項 | 載噪比： - 30 到 +32 dB |
| 精確度： +/-0.1 dB 在 -20 到 15 dB 范圍 | |
| 帶寬 : 26 ， 13 ， 6.5 ， 3.25 ， 1.625MHz | |
| 保真： 達到或者超過在 3GPP ， 3GPP2 ， WLAN ， WiMAX ，以及 LTE 中的要求 | |
| 序列時間長度： >2 小時 | |
| 可設置的模式 ： C/N ， C/No ， Eb/No | |
| 衰退數據回放-選項 | 通過 無線 信道 測試 與分析平臺 channel sounder 采集回放數據或者由軟件合成回放數據 |
| 控制接口 | 以太網或 GPIB |
| 其它 | 10MHz 內置參考精度： |
| 1 ppm ，可以被外部參考鎖定 | |
| 交流電功率：典型穩定狀態 250 千瓦， 6GHz 選項中最多增加 45 千瓦 | |
| 尺寸： | |
| 19 英尺 可固定機架 | |
| 高/寬/厚8.75”/16.88”/21” (22.22厘米/42.88厘米/53.34厘米) | |
| 重量：65磅(29.5公斤) | |
