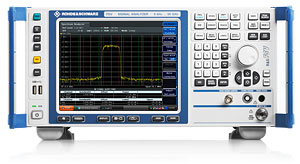

R&S?FSV 信號分析儀
| R&S?FSV 是一款速度最快、功能最豐富的信號和頻譜分析儀，專門為從事射頻系統研發、生產、安裝、服務的注重性能和成本節約的用戶而打造。 | ||
| 主要特點： | ||
| ? 頻率范圍高達 3.6 GHz、7 GHz、13.6 GHz、30 GHz 或 40 GHz | ||
| ? 40 MHz 分析帶寬 | ||
| ? 7 GHz 以下電平測量不確定度僅有 0.4 dB | ||
| ? 可適用于 GSM/EDGE（包含 EDGE Evolution）、WCDMA/HSPA+、LTE、WiMAX?、WLAN、CDMA2000?、1xEV-DO 的測量應用及矢量信號分析 | ||
| ? 選件輕松現場升級 | ||
| ? 10 kHz 頻率偏離下相位噪聲為 –110 dBc (1 Hz) | ||
| ? 三階截止點為 +15 dBm（TOI） | ||
| ? 1 Hz帶寬時的平均顯示噪聲電平 (DANL) 為：–155 dBm，1 GHz 時；–147 dBm，30 GHz 時；帶 R&S?FSV-B24預放：–162dBm，30 GHz 時。 | ||
| ? 硬盤可以拆卸，以確保數據安全。 | ||
| ? 利用 R&S?FSV30 或 R&S?FSV40、R&S?FSV-B21 選件和R&S?FS-Z60/-Z75/-Z90/-Z110 諧波混頻器可使頻率范圍擴大到110 GHz | ||
| ? 操作簡單直接（觸摸屏、熱鍵） | ||
| 技術規格 | ||
| 頻率范圍 | ||
| 頻段 | 10 Hz 至3.6 GHz | |
| 10 Hz 至 7 GHz | ||
| 10 Hz 至 13.6 GHz | ||
| 10 Hz 至 30 GHz | ||
| 10 Hz 至 40 GHz | ||
| 頻率參考的老化率 | 1×10-6 | |
| 無/有 R&S?FSV-B4選件 | 1×10-7 | |
| 分辨率帶寬 | 頻域 | 1 Hz to 10 MHz |
| 零頻跨 | 1 Hz to 10 MHz, 20 MHz, 28 MHz)40 MHz選件 | |
| 信道濾波器 | 100 Hz to 5 MHz | |
| 視頻濾波器 | 1 Hz to 10 MHz, 20 MHz, 28 MHz, 40 MHz) | |
| 信號分析帶寬 | 無/有R&S?FSV-B70 選件 | 28 MHz)/40 MHz) |
| 顯示平均噪聲電平 (DANL) | ||
| DANL (1 Hz 帶寬) | 1 GHz | –152 dBm, 典型值. –155 dBm |
| 3 GHz | –150 dBm, 典型值. –153 dBm | |
| 7 GHz | –146 dBm, 典型值. –149 dBm | |
| 13 GHz | –148 dBm, 典型值. –151 dBm | |
| 30 GHz | –144 dBm, 典型值. –147 dBm | |
| 40 GHz | –136 dBm, 典型值. –139 dBm | |
| 三階截止點(TOI) | f < 3.6 GHz至30 GHz | +13 dBm,典型值. +16 dBm/+15 dBm,典型值. +18 dBm |
| 動態范圍WCDMA ACLR | 無/有噪聲補償 | 70 dB/73 dB |
| 相位噪聲 | ||
| 1 GHz 載頻 | 10 kHz 載波偏移 | –106 dBc (1 Hz), 典型值. –110 dBc (1 Hz) |
| 100 kHz載波偏移 | –115 dBc (1 Hz) | |
| 1 MHz 載波偏移 | –134 dBc (1 Hz) | |
| 總的測量不確定度 | 3.6 GHz/7 GHz | 0.29 dB/0.39 dB |
| 頻率范圍 | 100 kHz 至 3.6 GHz | |
| 100 kHz 至 7 GHz | ||
| 頻率偏移 | 高達1 GHz | |
