詳細信息

? 組合的交流和直流電源和功率分析儀
? 輸出功率3000伏安-15000伏安
? 任意波形發生器
? 內置數字功率分析儀
? 范圍捕捉能力
? EN61000-3-2和EN61000-3-3
? 功能強大的編程軟件
? 恒功率模式

集成系統

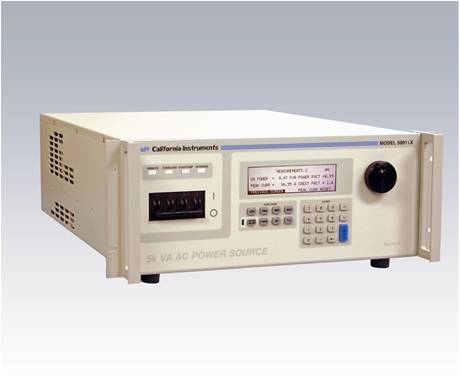

iX系列II代表新一代的交流與直流電源，適應了不斷增長的需求，使設備以一個較低的成本執行更多的功能。通過整合靈活的交流直流/電源與高性能功率分析儀，iX系列II系統能夠處理復雜的應用，這在傳統上需要多個儀器才能夠完成。
iX系列II合理的集成方案避免了交流測試系統中常見的雜亂接線狀況。i/iX系列II是一種有著4U機箱設計的可安裝支架。所有的接點都是內置的，而且不再需要使用外部數字萬用表、電力諧波分析儀和電流分流器或電流鉗。
由于使用最先進的數字信號處理器連帶著精確度高分辨率交流/直流變換器，iX系列II能夠提供比一些專用諧波功率分析儀更多的精確度和分辨率。由于iX系列II中的許多組件都由交流/直流電源和功率分析儀共享，所以集成系統的總成本要低于典型多單元系統的成本。
對于要求不高的應用，i系列II提供了與iX系列II相似的輸出和瞬態能力，以及基本的測量。

容易使用的控制裝置
iX系列II和i系列II都由微處理器控制，并且都可以使用簡單易用的前面板小鍵盤進行操作。各項功能的分組符合邏輯，并能從小鍵盤處直接獲得想要的操作。這省去了通過各級菜單及(或)軟鍵搜索的麻煩。可通過一個大的模擬調節旋鈕快速地轉換輸出參數。該旋鈕由一個動態比率變化算法控制，它將小參數變化的精確控制的優點與整個范圍的快速搜索結合在一起。

應用
iX系列II交流直流源利用其精確的輸出調節和準確性為交流與直流電源測試選定了多重應用領域。iX還具備高負載電流能力，多相或單相輸出模式，并內置功率分析儀測量。包括線路失真模擬(LDS)，任意波形產生和可編程輸出阻抗在內的附加功能滿足了對產品質量和法規符合性測試的要求。

產品評估與測試
越來越多的電子設備和家用電器制造商需要在各種各樣的輸入線路條件下充分評估和測試其產品。簡單易用的集成測試系統具有內置的輸出瞬態產生和回讀測量能力，為用戶提供了方便。

航空電子設備
介于其輸出頻率范圍為1000赫茲，高達150伏(均方根值)，iX系列II十分適合于航空應用。精確的頻率控制和準確的負載調整率是這些應用的關鍵要求。標準的IEEE-488控制接口及SCPI命令語言使之便于集成到現有的自動測試設備系統中。iX系列II可省去對多個額外測試設備的需求，并且僅占用7英寸的機架空間(4U)，大大節省了成本和空間。具有適用于現在流行的航空電子設備測試程序的可選項，例如：DO-160，ABD-0100，MIL-STD-704A-F，波音7E73B-0147，和空客測試程序。

i/iX系列II法規符合性測試

由于政府現在正在執行產品質量標準，法規符合性測試也逐漸成為制造商數量增長的必然標準。iX系列II能夠達到交流源對于歐洲EN 61000兼容新測試的要求。對于閃爍測試來說，3001iX，5001iX和15003iX的可編程輸出阻抗能力可以被用來創建需要的IEC725 參考阻抗。能夠運行IEC61000-4-11，IEC61000-4-14和IEC61000-4-28測試程序。

多箱配置
高功率應用中，兩個或三個5001i/iX機箱可以結合起來，提供10至15千伏安單相或三相功率。一個9003iX，15003iX或15003i三相配制可以服務于MODE-iX選項。此選項可以在單相或三相輸出模式中自動切換。在單相模式中，所有的電流都可以是A相。

高振幅因數
利用高達5：1的振幅因數，i/iX系列II交流源能夠?qū)Ⅱ?qū)動非線性負載變得簡單。由于許多現代產品使用開關電源，它們傾向于拉動高重復峰值電流。5001iX可提供高達110安的重復峰值電流來處理這種負荷。

遙控
標準IEEE-488和RS232C遙控接口允許來自外部計算機的所有儀器功能的程序設計?，F(xiàn)行的SCPI命令協議用于編程。適用于幾個常用儀器編程環境的驅動器可以使i/iX系列II的系統集成變得方便。常用編程環境的儀器驅動，比如國家儀器LabView ?可加快系統集成。

應用軟件
計算機需要在WindowsXP?或Windows2000?系統下運行

Windows?應用軟件包括i和iX系列II。這個軟件可以便捷地使用電源的功能，而不必制定任何自定義代碼。以下功能可通過這個圖形用戶界面程序來實現：
? 穩態輸出控制(所有參數)
? 創建、運行、保存、加載和打印暫態程序
? 生成并保存諧波波形[僅適用于iX]
? 生成并保存任意波形[[僅適用于iX]
? 從數字存儲示波器下載數據[[僅適用于iX]
? 測量并記錄標準尺度
? 捕獲和顯示輸出電壓和電流波形[僅適用于iX]
? 測量、顯示、打印和記錄諧波電壓和電流測量[[僅適用于iX]
? 顯示來自交流源的IEEE-488或RS232C總線流通量，以幫助您開發自己的測試程序..
