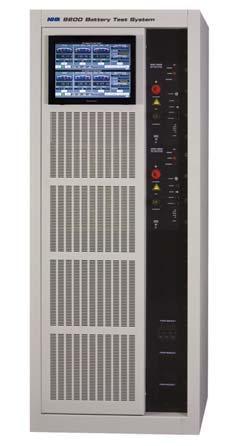

4912-雙向測試通道
- 每通道源功率7KW,負載吸收功率12KW
- 120V并聯可達144KW/2400A
- 可靈活配置每個測試通道
- 源和負載兩種模式可快速無縫切換
- 放電能量輸出可回饋至公共電網
- 觸屏操作界面
- 先進的安全功能可保護電池/模塊
- 可用于電池充電器自動化測試
- LAN接口，兼容LabVIEW等主流編程語言
單個通道的高靈活性配置
多個獨立測試通道的優點是配置的靈活性。例如，每一個電池模塊都有不同的測試曲線，功率等級和啟動/停止時間，這些測試可在同一時間進行。大功率電池組測試可通過并聯若干通道的形式實現。電池測試實驗室或生產線需要進行一系列電池/模塊組合測試， 測試通道的靈活性配置就滿足了這種要求以最低的測試硬件投入滿足寬范圍的測試要求。
放電能量可回饋至公共電網
為了推進減少低碳排放量運動，可循環的放電能量可回饋至電網以取得可觀的經濟利益。首先，可循環性降低了電費支出。其次，可循環性沒有了發熱
設備冷卻處理（購買額外的空調或高級水冷系統）的開支.
保護特性
考慮到被測EV/HEV電池價格昂貴，所以每個測試通道都內置額外保護以應對可能來自外部和內部的故障。首先，每個通道都可以不依賴網絡或用戶電腦硬件而獨立運行，所有的保護功能都能通過本地觸摸屏操作和控制。此外，如果由于某種原因?qū)е聼o法與用戶電腦、觸摸屏、或電網連通時每個通道會進入開路狀態。如果用戶定義的任何充/放電限值超限每個通道也將進入開路狀態。一旦通道斷開，在故障清除以前系統不允許重新啟動。每個通道都有專門的監控器以確保正常運行，而且，當系統不能及時捕捉故障時，用戶可以中止測試，按下位于機柜外側明顯位置的緊急關機開關按鈕斷開電池/模塊的連接。
4912單個通道技術參數
程控能力 | |||
運行狀態 | 充電, 放電，待命，電池 | ||
充放電模式 | CV, CC, CP, CR, Ramp | ||
充電軌跡 | 0-120 V, 7 kW, 200A | ||
放電軌跡 | 4-120 V, 12 kW, 200A | ||
放電軌跡 | 高達12通道,可獨立運行或并聯最高144KW | ||
| |||
宏測試權限 | |||
操作途徑 | 觸摸屏，從Excel或用戶系統控制器導入 | ||
最多步驟 | 1000 | ||
最短時延 | 5 m S | ||
| |||
充放電時間 | 10 m S | ||
模式開關時間 | 1 m S | ||
斜率 | 0 - 1200V/S, 0 - 20,000A/S | ||
編程 | Range | Accuracy1 | Resolution1 |
電壓 | 0-120 V | 0.1% + 0.1% | 0.01% |
電流 | ±200A | 0.2% + 0.2% | 0.01% |
功率 | ±12 kW | 0.4% + 0.4% | 0.01% |
電阻 | 0 -1 kW | < 1mW: 6%, | < 1W: 1.5% |
< 1W: 2% | |||
測量測試（4線） | Range | Accuracy1 | Resolution1 |
直流平均電壓 | 0 -120V | 0.05% + 0.05% | 0.01% |
平均直流電流 | 0 - 200A | 0.1% + 0.1% | 0.01% |
功率 | ± 12 kW | 0.4% + 0.4% | 0.01% |
電阻 | 0 -10 kW | <1mW: 4%, | < 1W: 1.5% |
時間 | 1 m S - 1yr | 0.10% | 0.002% of Set |
控制 | |||
本地用戶界面 | 帶有形象化儀表顯示和控制器的觸摸屏 | ||
界面，外加宏開發及執行操作界面 | |||
外部通訊接口 | LAN (Ethernet) | ||
驅動程序 | LabVIEW, IV I-COM, IVI-C | ||
(Win XP or Win 7 OS) | 0 to +10V charge/0 to - 10V discharge | ||
模擬電流監視 | 0 to +10 V fu ll scale voltage | ||
模擬電壓監視 |
| ||
保護 | |||
測試通道獨立性 | 每個通道可完全獨立操作 | ||
線纜，通道，電池及機柜 | |||
過/欠壓，過流，超載，過溫 | |||
隔離 | 機柜帶有通過遠程連接器連接的急停按鈕 | ||
通道內部保護 | UV, OV, OC 充電, OC 放電, | ||
物理特性 | OP 充電, OP放電 | ||
程控保護 | 連續性監控通訊、缺失的觸發通道輸出繼 | ||
看門狗定時器 | 電器以斷開被測電池的信號 | ||
斷電或失去通訊后重啟 | 自動或使用保存的數據人為干涉 | ||
物理 | |||
測試通道連接器 | Cam -Lok Single Pole | ||
72" H x 28" W x 3 0" D | |||
1100lbs | |||
內閣尺寸 | 0 - 35°C fu ll power | ||
箱體重量（3通道） | 3 ?, 50 - 60 Hz, 200VAC/39A, | ||
工作溫度 | 208VAC/38A, 220VAC/36A, | ||
每個模塊的輸入功率 | 380VAC/21Aor 480VAC/17A | ||
| |||
校準 | 半自動化。使用標準實驗室設備不開外殼校準 | ||
能夠以1/4標準精度來測量電壓和電流 | |||
1.所有精度為設定值的百分數加滿量程百分數之和, 所有分辨率除特別說明外均為為滿量程百分數
2.標準機柜包含1、2或3個通道。
