—布線認證測試專家Fluke電纜測試儀驗收測試

一、概述

l         DTX 可以顯著減少總體認證成本，每年高達 33%

l         在 9 秒內完成 Cat 6 自動測試，比現有測試儀快三倍

l         超出了 Cat 5e/6 和 E/D/F 類的規格要求

l         通過 UL 獨立驗證是否符合 ISO IV 級和建議的 TIA IIIe 級準確性要求

l         光纖模塊只需按一下按鈕即可在銅纜和光纖之間切換

l         使用 LinkWare 報告軟件分析測試結果并創建專業的測試報告

l         以 DTX 光纖模塊執行基本光纖認證，速度可提高五倍

l         以 DTX Compact OTDR 執行高級光纖認證

二、產品功能

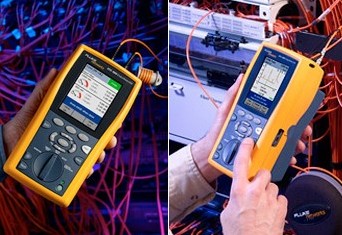

福祿克網絡公司最新推出的 DTX 系列電纜認證分析儀是既可滿足當前要求而又面向未來技術發展的高技術測試平臺。通過提高測試過程中各個環節的性能，這一革新的測試平臺極大地縮短了整個認證測試的時間。

完成一次6類鏈路自動測試的時間比其他儀器快3倍--進行光纜認證測試時快5倍。而這些僅僅是開始，DTX 系列還具有 IV 級精度、無可匹敵的智能故障診斷能力、900MHz 的測試帶寬、12小時電池使用時間和快速儀器設置，并可以生成詳細的中文圖形測試報告。有了DTX 系列測試儀的幫助，您就有了解決問題的最佳工具并且為面對未來的任何挑戰做好了準備。DTX 系列電纜認證分析儀--時間就是金錢！

三、特點

10 Gig 銅纜認證

了解正確工具的巨大效用 – 從10兆到10千兆。

DTX 10 千兆銅纜測試解決方案能夠測試和認證現有 Cat 6 或新安裝的增強型 Cat 6 雙絞線布線環境下部署的10 千兆以太網。DTX 10 千兆銅纜測試解決方案采用 DTX CableAnalyzer 系列，具有行業領先的性能、準確性和易用性 — 符合我們一貫的承諾。

DTX 10 千兆銅纜測試解決方案的優點

l         使用相同的用戶友好、直觀的 DTX 界面簡化復雜的外部串?dāng)_鏈路驗證

l         識別同一線束中因鏈路間串?dāng)_而造成的問題電纜的獨特解決方案

l         完全符合行業標準的獨特解決方案

l         DTX 10 千兆銅纜套件與 DTX-1800 一起保證您的投資價值 – 確保10 千兆和外部串?dāng)_（ANEXT 和 AFEXT）的性能完全符合 500 MHz 的行業標準

DTX 10 千兆套件

DTX-1800 的外部串?dāng)_分析儀套件包括：兩個 DTX-AXTLK1 通信模塊、Windows 版 DTX AxTalk Analyzer? 軟件、兩個 Cat 6A/EA 類永久鏈路適配器 (DTX-PLA002S)、兩個針對外部串?dāng)_測量?jī)?yōu)化到 500 MHz (DTX-CHA001AS) 的通道適配器、兩個鏈路端接器 (DTX-AXTERM) 以及兩個 RJ45 到 RJ45 耦合器。此套件的所有項目都封裝在一個單獨的便攜包中。

光纜認證

快速光纜認證 － 10 Meg 至 10 Gig

DTX 電纜認證分析儀

唯一一款可完成銅纜和光纜認證的電纜分析儀。只有DTX平臺能夠提供用于基本（T1）光纜認證的板載光纜模塊和用于擴展（T2）認證的DTX Compact OTDR 模塊。

我們?cè)O(shè)計了DTX光纜模塊和DTX Compact OTDR，采用獨有的技術加速了測試過程，并提供了易于使用的界面。我們的光纜模塊使用戶以更少的時間測試更多的光纜，并且將費用降至最低，使用戶能夠應對其它更多的任務。DTX Compact OTDR模塊具有無可比擬的易用性和豐富的友好功能，以及熟悉的DTX電纜認證分析儀界面，從而加速了擴展光纜認證和故障診斷功能。隨著使用時間的推移，節省的時間是非?？捎^的 － 普通的承包商每年也節省數百小時。

提供完善的光纜認證

基本（T1）光纜認證。DTX光纜模塊提供了一套基本（T1）光纜認證解決方案 － 損耗、長度和極性；按照行業標準驗證光纜鏈路性能；以多種波長測量光損、測量光纜長度及驗證極性。用戶無需交換主機和遠端模塊，即能以兩種波長在雙方向同時測試兩根光纜，速度讓人難以置信，這種功能只有Fluke Networks才能提供?？苫Q的連接器適配器使其能夠采用滿足TIA/ISO標準的參考和測試連接用于大多數SFF（小型緊湊式）光纜連接器。

與競爭性光纜適配器每次自動測試（Autotest）測量長度和兩個損耗測量結果不同，DTX是唯一一款能夠每次自動測試均測量長度和4個損耗測量結果 － 全部在大約12妙內完成。利用DTX光纜模塊，用戶進行光纜測試的速度要比競爭對手快5倍。

擴展（T2）光纜認證。DTX Compact OTDR提供了擴展（T2）光纜認證能力。它能夠注入并分析多模和單模光纜上的跟蹤數據，從而檢查鏈路上的每個連接器和接頭，確保其滿足規定的技術指標和安裝質量預期值。

最快捷的認證測試方案

DTX 系列電纜認證分析儀極大地縮短了認證測試的時間。

時間就是金錢。DTX 能夠同時為您節約時間和金錢。

DTX CableAnalyzer 系列提供的優異性能每年可以幫助您降低大約 33% 的總體認證成本。更快的測試、更高的精度、更出色的診斷功能、更長的電池壽命、更簡潔的用戶界面以及迅速的設置方法和報告功能，是認證成本得以大幅下降的直接原因。

在9秒鐘內完成6類鏈路測試

DTX-1200和DTX-1800可以在9秒鐘內完成6類鏈路的測試--不僅完全滿足當前的國際標準，而且具有超高的測試精度，這比現有測試儀測試速度快3倍。這個不可思議的速度意味著您在一天8小時的工作時間內可以多測試170條以上的鏈路。

故障診斷快2倍

當一條鏈路有故障時，DTX系列測試儀可以提供快速且簡明易懂的方式，來表示故障的確切位置（故障點到測試儀的距離）以及出現故障的可能原因。這些提示信息不僅告訴您出現了什么故障，而且還為您提供了快速解決問題的正確方法--這樣就無需花費時間去咨詢工程項目負責人員。不用浪費時間進行試驗、摸索排除故障的方法，以及重新測試以判斷故障是否已解決--測試人員能夠清楚地知道在故障鏈路的什么地方出現了什么樣的問題，需要怎樣做就可以排除故障。

高級故障診斷-在測試環節之外節約時間

DTX系列測試儀不僅僅是測試時的速度快，它還減少了設置和生成報告的時間。其簡單易用的特點減少了培訓時間；更長的電池使用時間意味著一次充電后，您可以進行更多的測試；明亮的彩色顯示屏，大容量的內存和內置的對講機配合使用人員不斷積累的實際測試經驗，這一切都有助于提高整體的測試效率。在每天的測試工作中，DTX系列在不知不覺中就為您節約的時間，節省了資金。

超越 IV 級的測試儀精度

ISO/IEC（國際標準）要求Class F鏈路要測試到600MHz，并且要求測試儀需要滿足IV級精度。DTX系列滿足并且超越了這個要求，確保您在全頻率范圍內的測試結果都有更高的可信度。不精確測試的代價：測試儀顯示不正確的通過/失敗判斷會造成將合格的鏈路判定為不合格的，或是將不合格的鏈路判定為合格的。這兩種情況都會浪費您大量的時間和資金。這些錯誤結果耗費您的時間和金錢 – 使用 DTX 每次都能獲得準確的結果。

個獲得UL認證符合最新標準的電纜測試儀。

福祿克網絡公司的DTX系列電纜認證分析儀的精度標準通過了UL（美國保險商實驗所）的精度認證，該認證是根據IEC-61935-1標準對于IV級精度的要求和TIA-TSB-155標準對于IIIe級精度的提議而得到的。IIIe級精度將會要求測試用于部署10GB以太網的Cat 6電纜。
