MSO/DPO2000系列

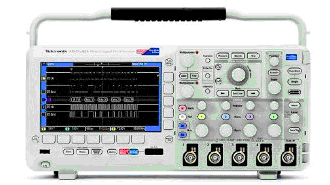

⊕ 商品名稱 ：MOS2024混合信號示波器
⊕ 商品型號 ：泰克DPO2014
⊕ 商品簡介 ：200M帶寬四通道,1M存儲深度,采樣率高達1GS/s,16通道邏輯分析儀
MOS2024混合信號示波器的詳細資料：
多功能混合信號設計調試工具 MSO2000 和DPO2000 系列上的數字熒光技術實現了5,000 個波形/ 秒的波形捕獲速率和實時輝度等級。 專業設計，讓您的工作更輕松Wave Inspector? 導航和搜索想象一下如果沒有谷歌和雅虎之類的搜索引擎，沒有收藏夾之類的網絡瀏覽器功能，沒有鏈接，沒有AOL和MSN 之類的互聯網服務供應商，您將不能有效地利用互聯網！那么，您現在就會知道，當真正試圖使用數字示波器的長記錄長度時，大多數現代示波器用戶的感受了。記錄長度是示波器的關鍵指標之一，是指可以在一次采集中數字化和存儲的樣點數量。記錄長度越長，能夠以高分辨率(高采樣率)捕獲的時間窗口越長。 世界上第一部數字示波器只能捕獲和存儲500個樣點，對調查的事件很難采集所有相關信息。多年來，示波器廠商已經提供越來越長的記錄長度，以高分辨率滿足長捕獲窗口的需求，高分辨率要么已經成為目前大多數中檔示波器的標準配置，要么用戶可以選擇升級到幾兆樣點的記錄長度。 主要性能指標
串行總線觸發和解碼
易用功能
混合信號設計和分析(MSO2000 系列)
應用
特點 垂直系統－ 模擬通道 垂直系統模擬通道MSO2012DPO2012MSO2014DPO2014MSO2024DPO2024輸入通道數244模擬帶寬*1 (-3 dB)100 MHz100 MHz200 MHz計算的上升時間3.5 ns3.5 ns2.1 ns硬件帶寬限制20 MHz輸入耦合AC, DC, GND輸入阻抗1 MΩ ± 2%, 11.5 pF ± 2 pF輸入靈敏度范圍2 mV/div - 5 V/div垂直分辨率8 位最大輸入電壓300 VRMS, 峰值≤ 450 VDC 增益精度(偏置設為0V)10 mV/div - 5 V/div 為± 3%, 2 mV/div - 5 mV/div 為± 4%偏置范圍2 mV/div - 200 mV/div± 1 V>200 mV/div - 5 V/div± 25 V通道到通道隔離 (相等垂直標度下任意兩條通道)≤ 100 MHz 時≥ 100:1≤ 200 MHz 時≥ 100:1*1 2 mV/div 時的帶寬為20 MHz, 所有型號垂直系統－數字通道 MSO2012MSO2014MSO2024輸入通道16 條數字通道(D15 - D0)門限每8 條通道組一個門限門限選擇TTL, CMOS, ECL, PECL, 用戶自定義用戶自定義門限范圍± 20 V最大輸入電壓± 40 V門限精度±(100 mV + 3% 的門限設置)最大輸入動態范圍80 Vpk-pk (取決于門限設置)最小電壓擺幅500 mVpk-pk輸入阻抗101 kΩ探頭負荷8 pF垂直分辨率1 位水平系統－模擬通道 MSO2012DPO2012MSO2014DPO2014MSO2024DPO2024最大采樣率(所有通道)1 GS/s最小峰值檢測脈寬7.0 ns3.5 ns最大記錄長度(所有通道)1 M 點最高采樣率時捕獲的最大時長(所有通道)1 ms時基范圍4 ns - 100 s2 ns - 100 s時基延遲時間范圍-10 div - 5000 s通道到通道偏移校正范圍± 100 ns時基精度± 25 ppm水平系統－ 數字通道 MSO2012MSO2014MSO2024最大采樣率(在使用通道D7-D0 的任意通道時)1 GS/s (1 ns 分辨率)最大采樣率(在使用通道 D15-D8 的任意通道時)500 MS/s (2 ns 分辨率)最大記錄長度1 M 點最小可檢測脈寬5 ns通道到通道偏移校正 2 ns 典型值 所有型號包括: 每條模擬通道一只P2221200 MHz, 1x/10x 無源探頭, 用戶手冊和翻譯后的前面板覆蓋圖, 文檔資料光盤 (063-4118-xx), OpenChoice Desktop軟件, NI LabVIEW SignalExpressTM泰克版LE軟件, 校準證明, 測量結果可溯源國家計量學會及ISO9001質量認證體系, 電源線, 三年保修。MSO 型號還包括一只P6316 16通道邏輯探頭和配套工具箱及附件包(016-2008-xx)。
|
