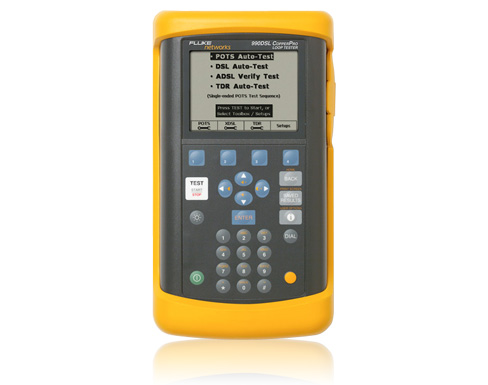

990DSL CopperPro? Test Set
- 替換最多十六個傳統測試裝置
- POTS、ADSL 和其它特別服務故障排除和合格線
- 時間領域反射儀 (TDR) 特點允許精確故障定位
- 快速、準確和易用
- 緊湊、堅固，不受天氣影響
使用其基本配置，CopperPro 提供普通老式電話服務（Plain Old Telephone Services，簡稱 POTS）故障處理、故障定位和線路鑒定的廣泛功能。它的寬帶/TDR 選件對諸如 ADSL、HDSL、HDSL2、HDSL4、ISDN、T1、E1和 DDS 等服務增添了高頻傳輸測試和鑒定功能。此外這款選件的 TDR 特性還增添精確故障定位與分析功能。寬帶/TDR 選件可于購買當時選購或日后從授權的服務中心處添購。
保護您投資的可伸縮技術
CopperPro 的基本配置是為 POTS 應用而設計的，包括電壓，斷路、短路、平衡、RFL、 VF 噪聲和損失、終止和撥號測試，以及負載線圈檢測和線路監控。 寬帶/TDR 選件在一個手持測試裝置中提供準確故障定位能力。使用它，您可以測試和比較配對、保存配對線之間的干擾測量和測試結果。 寬帶/TDR 選件也包括您所有標準數字式服務合格化和線路故障排除所需的一切，包括 HDSL、HDSL2、T1、E1、ISDN BRI、ISDN PRI 和 DDS。只需幾秒鐘，獨特的 ADSL AutoTest 確定雙絞線是否能提供 ADSL 服務 — 甚至預測上行和下行速率和每個幀的位數。
獨立或自動化操作的通用性
您能辨認、定位和修理線路故障和合格環路性能 — 全部只需按鈕操作。并且 CopperPro 能捕捉測試結果，以備文檔記錄之用。 效果如何？更好和更快速的服務。更高的生產力和利潤率。 作為一個獨立工具， CopperPro 的手持設計使它無論在哪里測試都容易攜帶和操作。CopperPro 可輕松自動化，獲得更大的測試速度和一致性 — 并提供文檔記錄的測試結果。
CopperPro 將工具箱方法和可編程序的自動測試結合，讓測試更加快速，簡單。結果在其位圖大顯示屏上圖解顯示，使用戶可以很容易的觀看所有燈光的狀態。另外，集成測試組合幫助用戶了解導致問題的原因同時定位問題地點。
強有力的軟件支持一次十六個測試
CopperPro 也能更加容易發現傳動問題的更本原因，如過度吵鬧聲或信號損失，并且?guī)椭业讲⑶冶嬲J(rèn)環路處理設備，如范圍增量劑、網絡接口設備和維護終端設備。
并且，CopperPro 可為 POTS 如呼叫方 ID、ANI 和撥號上網調制解調器，以及數字式寬頻服務如 ADSL（DMT 和 CAP）、 T1、E1、DDS、ISDN、HDSL 和 HDSL2 完成快速合格鑒定工作。包括噪聲、損失和干擾測量，數據速率預測和如負載線圈或橋接抽頭的損傷地點。
CopperPro 提供以下十六種測試集合能力：
1.數字式萬用表（AC/DC 電壓、阻抗）
2.開放式電表
3.RFL 表
4.噪聲表（VF 和 WB、高斯和脈沖）
5.時域反射儀
6.撥號機
7.漏電試驗儀
8.安倍計(DC)
9.損耗電度表（VF 和 WB）
10.VF 和 WB 精確度信號發生器
11.追蹤音頻發生器
12.ANI 和 CID 測試器
13.ADSL 連通性測試器 —
14.ADSL 和特別服務對資格裝置
15.VF 和 WB 縱向平衡表
16.功率諧波分析儀
易用 — 更快速，培訓更少
| 型號/名稱 | 說明 |
| 990DSL | CopperPro 測試器與基本 POTS 特點 |
| 990DSLWT | CopperPro 環路測試儀，帶寬帶和 TDR 選件* |
| 型號/名稱 | 說明 |
| 990TL-SB | 測試導線組（針式和夾式） |
| 990 包 | 豪華運輸包 |
| 型號/名稱 | 說明 |
| 2141491/GLD-990DSL | 金牌支持服務 |
|
一般規格
| ||||
|
物理規格 |
大?。?.8"高 x 5.3"寬 x 3.2"深 (24.9cm x 13.5cm x 8.1cm) 重量：4 磅（1.81 千克） 顯示屏：320 x 240 像素圖形 LCD，帶背光和可調整的對比度 LED 指示器：充電狀態指示器（側連接器面板） 通信端口：RS-232 PC/打印機端口(DB-9) | |||
|
電源 |
AC 操作：外接交流適配器/充電器 電池類型（安裝）：內部可移動 NiMH 可再充電電池組裝 電池使用壽命：一個充足電的電池正常使用時間為 16小時 電池再充電時間（在測試器中）：完全放電電池組2 到 3 小時 | |||
|
環境 |
工作溫度：-4 °到 140° F (-20 °到60° C) 存儲溫度：-40 °到 158° F (-40 °到70° C) 濕度耐受性（無結露操作）：95% 雨抵抗力：IEC60529 IP02，國際保護水滴 振動：隨機， 2 g， 5 Hz到 500 Hz 沖擊：1 米跌落測試 海拔：4500 m (15,000 ft) | |||
|
法令合規性 |
安全性：CSA C22.2 No.1010.1 CE:EN 61326 放射和免疫 A 類；EN 61010-1 第 2 修訂版 | |||
|
基本的 CopperPro | ||||
|
交流電壓 |
0到 250V（1% ± 0.5V 準確性） | |||
|
直流電壓（RIN=100 kohms 或 10 Mohms） |
量程：0到 150V （1% ± 0.5V 準確性）；150到 300V （2%準確性） | |||
|
直流環路電流（430 歐姆） |
0 到 100 mA（2% ± 0.3 mA 準確性） | |||
|
阻抗（短路&接地） |
0 到 100 歐姆（0.1% ± 0.10 歐姆準確性） 100 歐姆到 1000千歐（0.2% ± 0.10 歐姆準確性） 4千歐到999 Mohms （3%準確性） | |||
|
漏出壓力 |
2千歐到999 Mohms （3%準確性） | |||
|
開路 |
0 到 3000 ft （1% ± 5 ft準確性） 3 到 50 kft （3%準確性） 50 到 80 kft （5%準確性） | |||
|
串繞 |
量程：0 到 50 kft（準確性：10電纜長度%） | |||
|
RFL （RTS = 束帶電阻） |
故障阻抗(Rf) ：0 到 30 Mohms 環路阻抗：0 到 4000 歐姆 故障阻抗（@ Rf = 100 千歐）：0到100歐姆（0.1% RTS ± 0.10歐姆）；100 歐姆到4千歐 （0.3% RTS ± 0.10歐姆） | |||
|
加載線圈 |
0到6（± 1準確性） | |||
|
跟蹤音頻 |
頻率：577.5 Hz （0.1%準確性） 量程：> 15Vp-p（10%準確性） | |||
|
VF 噪聲 |
阻抗：600 歐姆，跨接（1%準確性） 濾波器：C、CN、3k、15k、雜音表 金屬噪聲：0 到10 dBrn （± 2 dB 準確性）；10到100 dBrn（± 1 dB準確性） 功率影響：40到 120 dBrn （± 2 dB 準確性） | |||
|
VF 損失 |
信號強度：-40到10 dBm（± 0.5 dBm 準確性） 頻率：100Hz 到 20 kHz（0.1% ± 2 Hz 準確性） | |||
|
VF 縱向平衡（0到70 dB ± 2 dB） |
干擾的頻率：200 到 2500 Hz（0.1%準確性） 阻抗：600 歐姆（1%準確性） 濾波器：C，雜音表 | |||
|
發送 VF 音頻 |
頻率：100 Hz 到 20 kHz（0.1%準確性） 高度（可設定）范圍：-20到3 dBm 高度準確性：± 0.5 dB（1 dB增量） 阻抗：600 歐姆， 900 歐姆（1%準確性） | |||
|
CopperPro 帶寬選擇 | ||||
|
WB 噪聲/水平 |
阻抗范圍：100 歐姆， 135 歐姆，橋接（1%準確性） 濾波器：E、F、G、無 頻率：10 kHz 到 1200 kHz（0.1% ± 508 Hz準確性） 振幅：-50 到3 dBm（± 1 dB @ 135 歐姆）； -90到 -50 dBm（± 3 dB @ 135 歐姆） | |||
|
WB 損失 |
阻抗：135 歐姆（1%準確性） 頻率：10 kHz 到 1200 kHz（0.1% ± 508 Hz準確性） 量級：0 到 50 dB（± 1 dB準確性）； 50 到 70 dB （± 2 dB準確性） | |||
|
WB 縱向平衡（0 到 70 dB； ± 2 dB） |
干擾的頻率：10 到 1200 kHz （0.1%準確性） 阻抗：100 歐姆， 135 歐姆（1%準確性） 濾波器：E、F、G、無 | |||
|
發送 WB 音頻 |
頻率：10 kHz 到 1200 kHz（0.1% ± 508 Hz準確性） 振幅（固定）：0.0 dBm （± 0.5 dB準確性） 阻抗：100 歐姆， 135 歐姆（1%準確性） | |||
|
WB 脈沖噪聲 |
阻抗范圍：100 歐姆， 135 歐姆，橋接（1%準確性） 濾波器：E、F、G、無 測試時間：1 到 1440 分鐘（1% 準確性） 脈沖計數器：0到9999 計數器閾值：-50到 0 dBm（± 1 dB準確性） | |||
|
ADSL 自動測試 |
阻抗：100 歐姆噪聲濾波器：E、F、G、無 ADSL 標準：ANSI、完全、G、簡化 | |||
|
數據速率預測 |
分辨率：32 kb/s 下行速率 量程：0到 8192 kb/s 下行速率準確性：± 96 kb/s（3設備分辨率） 上行速率范圍：0到 1024 kb/s 上行速率準確性：± 64 kb/s（2設備分辨率） | |||
|
CopperPro TDR 選件 | ||||
|
阻抗 |
135 歐姆（1%準確性） | |||
|
脈沖寬度 |
20、100、500、1000、2500、 5000 ns（10% ± 5 ns 準確性） | |||
|
Vop 選擇 |
0.300到0.999 | |||
|
范圍 (Vop=0.64) |
30,000 ft (9144m) | |||
|
范圍選擇 (自動) |
10 ft 到 48 kft (3 到 14630m) | |||
|
水平分辨率 |
0.5 到 156 ft (0.1524 到 47.5m) | |||
|
到反射的距離。 |
量程：0 到 30,000 ft (0 到 9144m) 精度：1% ± Vop 不確定性 | |||
|
垂直增益 |
量程：80 dB 精度：2 dB | |||
|
電源過濾器 |
5 kHz 高通 | |||
|
平均過濾器 |
4x 波形平均 | |||
|
輸入保護 |
± 400 V pk | |||
