CopperPro Terminator? Far End Terminating Device
- 快速、方便并用單手進行端接傳輸測試
- “派出一名技術人員”即可進行端接測試，優化了您的工作隊伍
- 快速完成驗收/鑒定測試，包括環路衰減測試（HDSL2/4 的必檢項）
- 強大的查錯功能避免了耗時的錯誤啟動，確保與 CopperPro 進行可靠的通信
- 可在數秒內掃描數千個頻率
Fluke Networks 公司的 CopperPro 環路測試儀系列集測試和查錯功能于一體，堅固耐用，功能多樣，是 OSP（在線服務提供商）技術人員的理想工具。 CopperPro 和 Terminator 雙劍合璧，是鑒定及對銅纜接入網絡線路（包括 HDSL2/4）進行故障排除方面的一大突破。從減少故障頻率、重復次數和特殊服務線路長期存在的問題方面來看，它是迄今市場上最完整、最有效的解決方案。
現在，有了 Terminator（990DSL CopperPro 的附屬模塊）的加入，其功能又進一步得到增強，只需一只手便可方便快捷地完成終端傳輸測試。
不再徒然浪費時間
要節省成本？Terminator 能夠減少故障發生頻率和重復次數，并能解決困擾已久的問題，從而杜絕了不必要的人力和金錢的浪費。
鑒定 HDSL
DSL（數字用戶線路）技術的進步已對寬帶服務的可用性及部署造成了極大沖擊。攜語音、數據和視頻服務的高速鏈路可在現有的外線銅纜上迅速得到部署。盡管一些電路部署起來較為方便，但許多電路卻從一開始便故障頻生。在這種情況下，傳統的測試方法已難以奏效。傳統的 BERT 和 Nyquist 測試可對重復信號進行復制，然而 HDSL2 和 HDSL4 現已不再使用這些信號。取而代之的是，它們使用更為復雜的 TCPAM 技術，這種技術要求采用不同的測試程序。 990DSL CopperPro 和 Terminator 具有自動測試功能，這是專為解決此問題而設計的。CopperPro 和 Terminator 在兩分鐘之內便可完成 HDSL2 或 HDSL4 線對的預鑒定工作，并可幫助查找導致錯誤和電路故障的設備問題。 TN-XBP 電池組被設計為極大地擴展了 TN2000 和 TN2100 遠端端接設備的運行能力。該電池組包括攜帶盒、電池底座和六節 C 型堿性電池。將端接器放入盒內，將電池組連接至外部電源插孔，就可以準備開始了。 電池組在兩個方面提高了端接器的操作。在正常溫度條件下，它將電池容量擴大了 10 倍 (4150 mAH @ 25°C)；允許延長測試時間并減少電池更換次數。在 -20°C 的情況下，端接器組的容量是電池容量的兩倍多。電池組能夠切斷端接器的內置電池，使其作為備用電池使用。TN-XBP 包括一個在低溫條件下保護電池的保溫外殼、一個電池底座、六節 C 型堿性電池和一根帶熔斷保護的電源線。
外部電池組
13 測試優勢
型號/名稱
說明

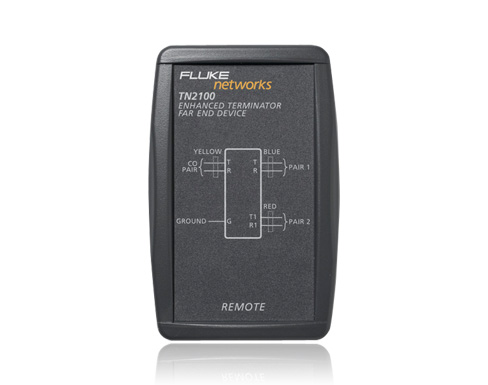

TN2100
增強型端接器遠端設備
型號/名稱
說明
TN-XBP
用于遠端端接器的持久型電池組
TN-LEADS-P
測試頭，平頭夾
TN-LEADS-B
測試頭，釘床夾
TN-LEADS-S
測試頭，釘夾
TN-LEADS-SB
測試頭，釘式＋釘床夾
|
端接器技術指標 | |
| 供電 | |
| 電源 | 內置：9 VDC 可更換堿性電池 外置： 9-18 VDC 交流電源適配器或直流電源線 |
| 保存時間 | 2 個月（裝入電池） |
| 使用壽命 | 40 小時（正常使用） |
| 輸入電壓保護 | |
| 測試導線輸入 | ± 350 VDC 和 250VAC，TG 和 RG |
| 發送 VF 音頻 | |
| 振幅（單音信號） | 0.0 dBm ± 0.5 dB |
| 振幅（合成信號 SmartTone） | -13 dBm 合成信號* |
| 頻率范圍 |
300 Hz 至 20 kHz， ± 0.1% |
| 發送阻抗 | 600 或 900 ohms |
| 發送 WB 音頻 | |
| 振幅（單音信號） |
0.0 dBm ± 0.5 dB |
| 振幅（合成信號 － 可設置） | 可變（取決于信號設置*） |
| 頻率范圍 | 10 kHz 至 1200 kHz |
| 頻率解析度 | 508.626 Hz 的倍數 |
| 阻抗 | 100 或 135 ohms |
| 跟蹤音頻 | |
| 頻率 | 577.5 Hz：500 ms 打開，500 ms 關閉，金屬 (TR) |
| 振幅 | > 3.5 Vpp |
