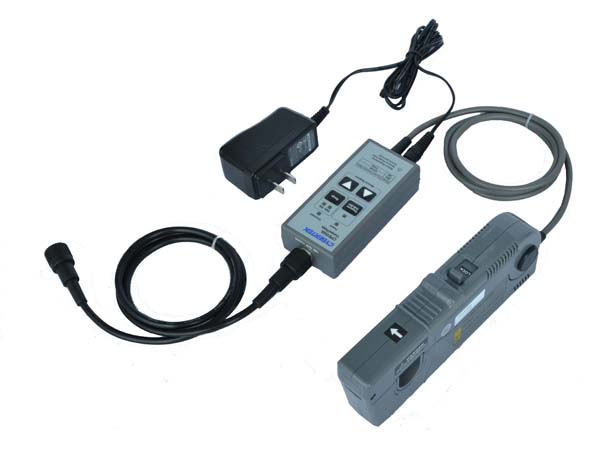

CP8000A系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形；高精度，在電流測量量程范圍內，精度高達1%，滿足大部分測試領域的需要；兩個量程可供選擇，方便小電流測量；自動消磁調零功能，使用方便；聲光過流報警功能，提醒量程切換；電子輕觸式按鍵設計，使用壽命更長；標準的BNC輸出接口，可匹配任何廠家示波器。CP8000A系列電流探頭常用于開關電源、馬達驅動器、電子整流計、LED照明、新能源等產品的設計和測試應用中。
CP8150A鉗口可夾住直徑達20mm的導線，適用于大電流應用場合；可以測量150A的連續(xù)電流和300A的峰值電流，提供了12MHz的帶寬；探頭具有150A (100X)和30A (10X)兩個量程可選擇，10X量程用于小電流測量，分辨率高達10mA。
|
型號 |
CP8150A |
|
帶寬(-3dB) |
DC-12MHz(圖4) |
|
上升時間 |
29ns or less |
|
連續(xù)電流最大值 |
150Arms
(隨頻率上升而下降,圖5) |
|
峰值電流 |
300A |
|
量程 |
30A |
10X衰減 |
|
150A |
100X衰減 |
|
過流報警值 |
30A |
≥30A |
|
150A |
≥300A |
|
電流
傳輸比 |
30A |
0.1V/A |
|
150A |
0.01V/A |
|
分辨率 |
30A |
5mA |
|
150A |
50mA |
|
精度
(DC,45-66Hz，最大連續(xù)電流) |
30A |
±1%±10mA |
|
150A |
±1%±100mA |
|
輸入阻抗 |
參考圖6 |
|
供電方式 |
DC 12V/1.2A（標配適配器） |
|
最大絕緣線電壓 |
600V CATII
300V CATIII |
|
安全符合標準 |
IEC61010-1: 2010 IEC61010-2-32: 2012
EN61010-1: 2010 EN61010-2-32: 2012 |
圖4 CP8150A幅頻曲線
圖5 CP8150A最大測量電流VS頻率曲線
圖6 CP8150A輸入阻抗VS頻率曲線
