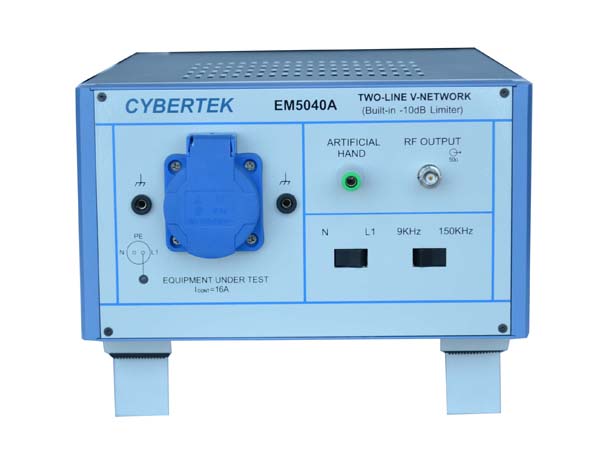

EM5040A人工電源網絡是一款在EMI測試中要使用到的產品。它能在射頻范圍內為被測試設備端子和參考地之間提供穩定的阻抗。與此同時又將來自電網的無用信號與測量電路隔離開,僅將被測試設備的干擾電壓耦合到測量接受機的輸入端。該產品的性能符合CISPR16-1-2:2006標準要求。產品內置瞬態限幅器，固定10dB的衰減，可有效保護接收機等設備；標準的BNC輸出接口和50歐姆輸出阻抗，可匹配任何廠家的接收機、頻譜儀等測量設備；產品自帶模擬手功能，可模擬手持式設備測量；9KHz和150KHz高通濾波器選擇功能，產品可以根據相應標準選擇合適濾波器；EM5040A適用于單相設備傳導（騷擾電壓）測量。由于設計原理上會存在較大的漏電流，要求實際應用時需要良好接地，必要情況下，需要加隔離變壓器配合使用，可選擇EM5060，容量達到1KVA，滿足大部分測試需求。
|
頻率范圍 |
9KHz—30MHz |
|
電路形式 |
（50uH+5Ω）||50Ω V型 |
|
測定線路相數 |
單相 |
|
交流電壓范圍 |
0～240V AC +10% |
|
交流頻率范圍 |
50～60Hz ±5% |
|
直流電壓范圍 |
0～50V DC |
|
最大允許電流（連續性） |
16A |
|
高通濾波器（可選） |
150KHz |
|
衰減系數（固定） |
10dB |
|
限制閥值 |
124dBuV |
|
干擾輸出端接口 |
標準BNC母座，50Ω |
|
模擬手功能 |
有 |
|
被測設備供電接口 |
德標電源插座 |
|
工作溫度范圍 |
5℃～45℃ |
|
存儲溫度 |
-40℃～70℃ |
|
安全標準 |
符合EN61010 |
|
EMC |
符合EN61326 |
|
尺寸 |
338（長）×237(寬)×133（高） |
|
重量 |
約4.2kg |
|
BNC同軸電纜 |
2m |
