如何快速完成充電樁通信測試？

來源: 發布時間:2017-06-16 瀏覽量:2961

如今做充電樁協議測試最普遍的方法還是采用實車進行驗證性測試，然而這種方法會帶來諸多弊端。本文將介紹一種由分體設備自行搭建的BMS模擬系統的方案。

一、實車測試的弊端

1、不具備代表性：目前市面上主流的電動汽車之間的BMS通訊協議仍存在差異，很難找到一款具有代表性的車型。

2、僅能做功能性驗證：使用實車測試只能驗證充電樁是否能夠?qū)崿F(xiàn)充電，對于是否嚴格符合國標27930-2015規范尚不能得知。

3、放電時間久：使用實車在長期測試后會導致電動汽車電池充滿，需要漫長的用電過程進行放電。

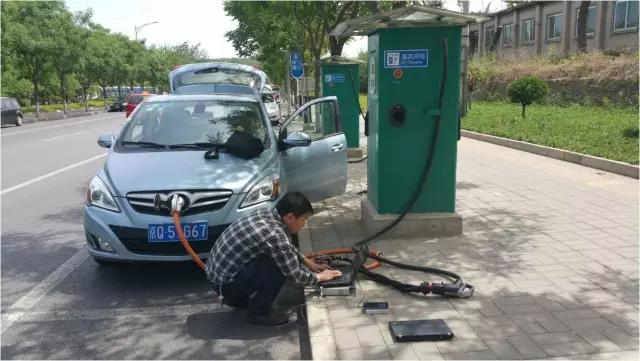

圖1 使用實車進行充電樁通訊協議驗證

二、BMS模擬系統搭建

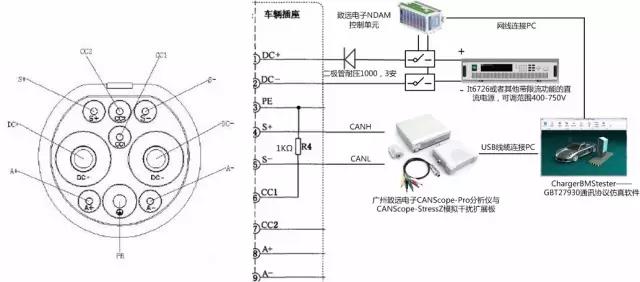

為了避免實車測試所帶來的上述問題，我們可自行搭建BMS模擬系統，系統由一下幾類設備組成。

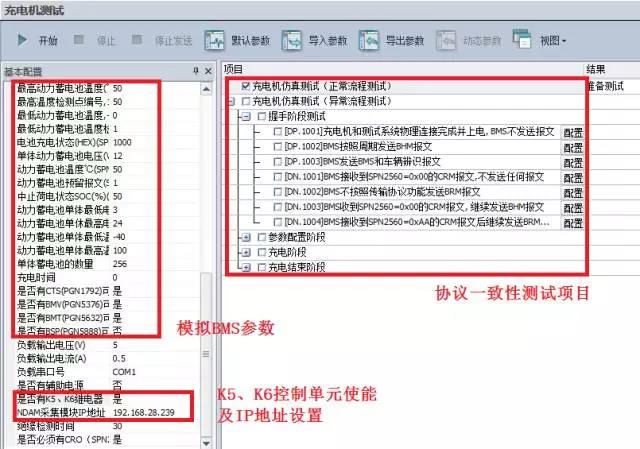

1、協議模擬器：用于模擬國標27930-2015中BMS報文與充電樁進行通訊，本文推薦選擇致遠電子的CANScope，不但具備協議模擬器的功能，還可同步進行協議一致性檢測、故障模擬、信號質量評估等復雜功能。

2、電壓模擬器：并接在充電樁DC+和DC-上，中間通過繼電器進行選通，用于模擬電池電壓。國標27930-2015中提到在充電配置階段，充電樁需要檢測到車輛端電池電壓正常才會進入充電階段，否則就會停止充電。任意可輸出充電機最大最小電壓之間的直流電源均可。

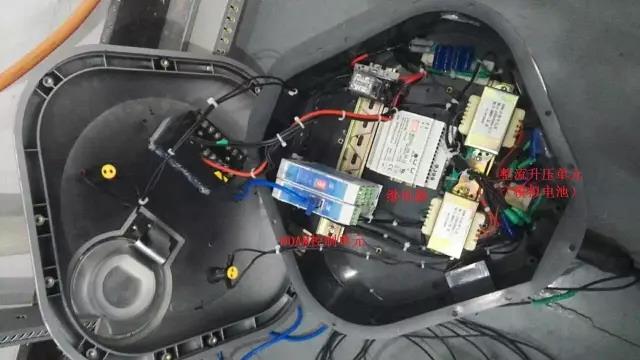

3、K5、K6控制單元：驅動上述繼電器，與協議模擬器配合，在充電過程進入充電配置階段時實現繼電器吸合，進而使充電樁檢測到模擬電池電壓。本文推薦選擇致遠電子的NDAM-9000與NDAM-2808組成的控制單元，可以通過網口與CANScope實現聯動。
